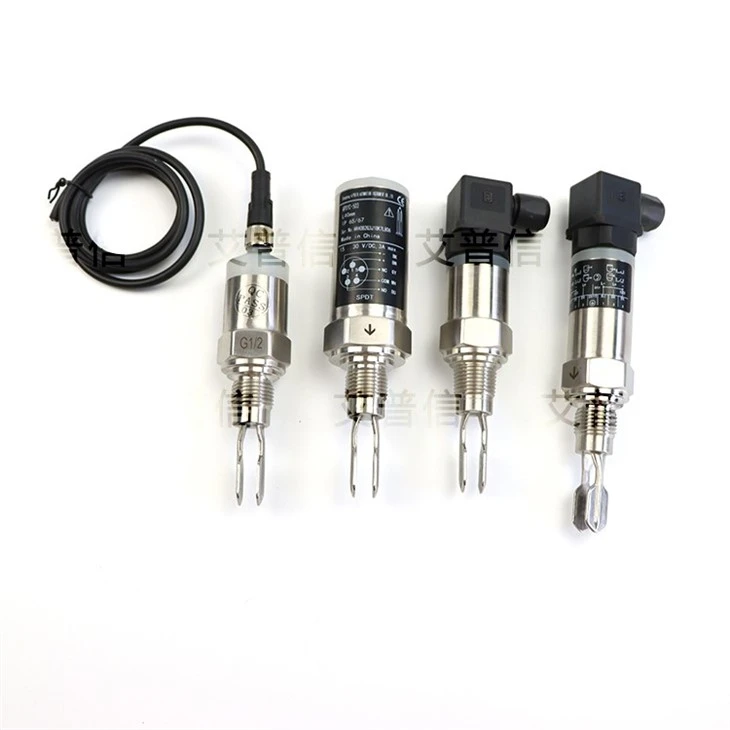

Sensore diapason

Il sensore del diapason è un tipo di strumento di misurazione del livello ampiamente utilizzato. Si basa sul principio di vibrazione della trave a sbalzo. Il corpo vibrante può essere un diapason o una barra tonda. Quando la sonda di vibrazione non è in contatto con il materiale, la sonda di vibrazione produce vibrazioni libere alla frequenza di risonanza. Quando la sonda per vibrazioni è in contatto con il materiale da misurare, a causa della resistenza o dello smorzamento del materiale, l'ampiezza della sonda per vibrazioni viene notevolmente ridotta o addirittura arrestata, e anche la frequenza di vibrazione viene notevolmente ridotta. Anche l'ampiezza e la frequenza del segnale di uscita del dispositivo di rilevamento piezoelettrico vengono corrispondentemente ridotte o diminuite. Questo cambiamento nel segnale viene rilevato dal circuito, analizzato e genera un segnale di commutazione.

Il principio di funzionamento del sensore del diapason si basa sul fatto che il diapason, mentre si muove, risuona nell'aria con una frequenza nota. Quando si tocca un mezzo diverso dall'aria, la frequenza di risonanza cambia, a seconda del mezzo che tocca o si immerge nella forcella. Di solito, il sensore del diapason è montato sul lato o sulla parte superiore del serbatoio di gestione del liquido. Il conducente mantiene la forcella in oscillazione e il circuito del rilevatore monitora la frequenza di vibrazione della forcella e fornisce modifiche nel segnale di uscita quando la frequenza cambia. Il contatto della forcella o l'immersione nel liquido modificheranno la frequenza di vibrazione della forcella in misura sufficiente a produrre un cambiamento nel segnale di uscita. A seconda della configurazione dell'interruttore di livello, può essere utilizzato come allarme di livello o per fornire un'uscita di controllo per pompe, valvole o altre apparecchiature. La variazione della frequenza di vibrazione del sensore in risposta alla vibrazione della forcella è una funzione della densità del liquido. Un liquido più denso solitamente produce un ampio spostamento di frequenza nella forcella vibrante.

L'interfaccia elettrica compatta del finecorsa del diapason Hessman è realizzata in ABS
Custodia in acciaio inossidabile di alta qualità, classe di protezione IP65
Materiale anti-sospensione del corpo forcella in acciaio inossidabile 316 lavorato con precisione, gocciolamento rapido e resistenza alla corrosione
Indicatore LED

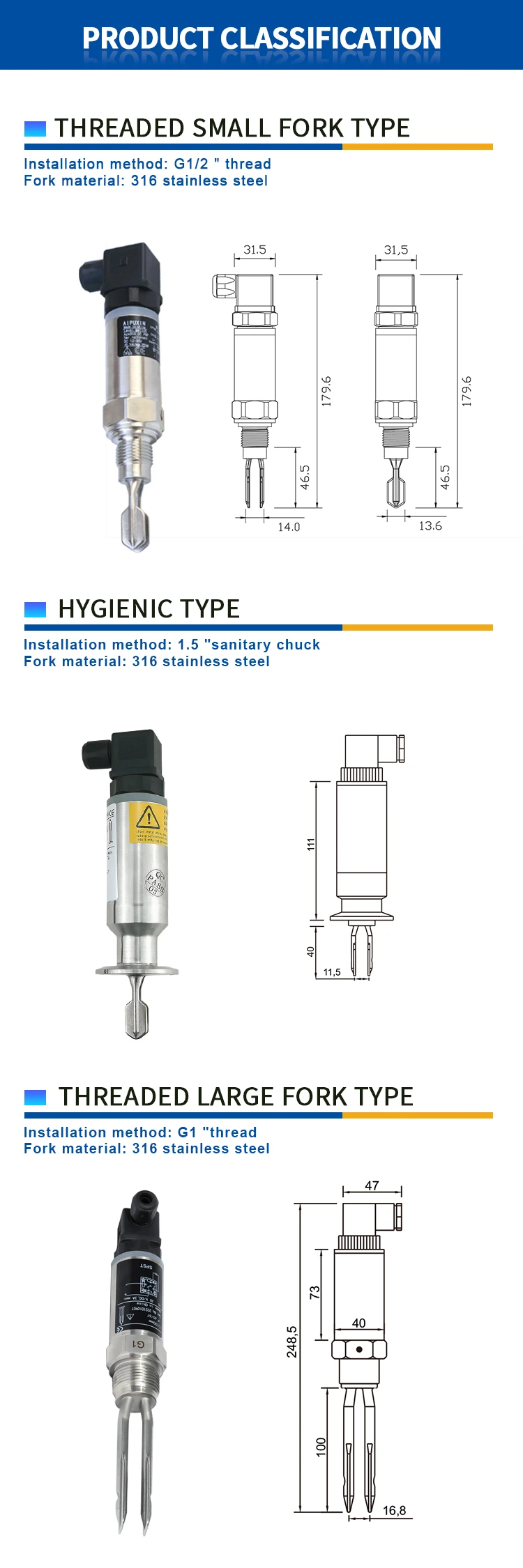

Metodo di installazione: forcella filettata G1/2 "materiale acciaio inossidabile 316

Tipo di igiene

Metodo di installazione: forcella con mandrino sanitario da 1,5 ". Materiale: acciaio inossidabile 316

Filettatura a forcella grande

Metodo di installazione: materiale forcella filettata G1: acciaio inossidabile 316

Tabella dei parametri dell'interruttore del diapason APX503
