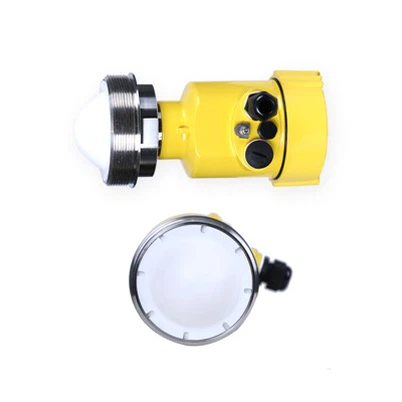

Indicatore di livello a raggio radar

L'indicatore di livello a raggio radar è un dispositivo di misurazione basato sul principio della differenza di tempo. Le onde radar si muovono alla velocità della luce e il tempo di esecuzione può essere convertito in dati sul livello del liquido dall'elettronica. La sonda emette un impulso ad alta frequenza che viaggia lungo il cavo. Quando l'impulso colpisce la superficie del materiale, viene riflesso e ricevuto dal ricevitore all'interno dello strumento. Quindi, i dati sulla distanza vengono convertiti in dati di livello.

Invia la tua richiesta

Descrizione

Parametro tecnico

Principio di funzionamento

Indicatore di livello a raggio radar, uno strumento a due fili che emette un segnale analogico 4-20mA e sovrappone la comunicazione HART, o uno strumento a quattro fili RS-485, MODBUS, con una distanza di misurazione massima fino a 120 metri. L'antenna radar viene ulteriormente ottimizzata ed elaborata in base alle varie condizioni di lavoro. Utilizzando un nuovo microprocessore veloce, l'analisi, l'elaborazione e la reazione del segnale possono essere eseguite in modo più efficiente, consentendo al misuratore di livello radar di funzionare efficacemente in ambienti di misurazione complessi, come mezzi corrosivi, recipienti di reazione, sili di polvere, mezzi non conduttivi, mezzi ad alta concentrazione e mezzi ad alta temperatura, ecc.

Dettagli del prodotto

Caratteristiche

1. L'angolo del fascio è piccolo, l'energia è concentrata e la capacità anti-interferenza è più forte, il che migliora notevolmente la precisione e l'affidabilità della misurazione;

2. L'antenna è di piccole dimensioni e facile da installare;

3. L'area cieca della misurazione è più piccola e anche l'effetto della misurazione per i piccoli serbatoi è buono;

4. La lunghezza d'onda è più corta e più adatta per misurare il livello di materiali particellari piccoli;

5. Misurazione senza contatto, nessuna usura e nessun inquinamento;

6. Il segnale di uscita può essere selezionato tra (4-20) sistema a due fili mA/HART, sistema a quattro fili o protocollo RS485/MODBUS e l'alimentazione del sistema a quattro fili è pari a 12 V CC.

Applicazione del prodotto

L'indicatore di livello a fascio radar è adatto per la misurazione continua senza contatto del livello di liquidi, liquami e particelle ed è adatto a grandi variazioni di temperatura e pressione; in presenza di gas inerti e sostanze volatili.

Questo metodo di misurazione utilizza impulsi a microonde e può funzionare normalmente all'interno della banda di frequenza industriale. L'energia del raggio è bassa e può essere installata in vari contenitori o tubi metallici e non metallici senza causare danni al corpo umano e all'ambiente.

Questa apparecchiatura è adatta anche per polvere di fiume, solidi, acidi e alcali, rilevamento di materiale nei serbatoi, misurazione di serbatoi chimici, misurazione di cemento in polvere di carbone, misurazione di centrali elettriche nei serbatoi di petrolio, misurazione della corrosione nell'industria farmaceutica, ecc.

Istruzioni per l'installazione

Distanza consigliata tra la parete di installazione del tronchetto e la parete esterna (1):
A 1/6 del diametro del serbatoio dalla parete del serbatoio, la distanza minima è 200 mm.
Non può essere installato sopra l'apertura di alimentazione (4).
Non può essere installato in una posizione centrale (3). Se l'indicatore di livello radar è installato al centro, appariranno più falsi echi e gli echi di interferenza potrebbero causare una perdita di segnale.

certificato

Quando acquisti il nostro misuratore di livello radar, ricevi una garanzia di 12-mesi e esente da manutenzione a vita.

Informazioni sull'imballaggio

Il processo di confezionamento del prodotto utilizza macchine schiumatrici importate per evitare che la merce venga danneggiata durante il trasporto a lunga distanza!

Include: un prodotto, un set di accessori, istruzioni, 1 certificato di conformità, 1 lista di spedizione e 1 manuale di installazione.
